Descripción
Esta serie de reguladores de circuito integrado de voltaje fijo están diseñados para una amplia gama de aplicaciones. Incluyen la regulación en la tarjeta para eliminar el ruido y los problemas de distribución asociados con la regulación de un solo punto. Cada uno de estos reguladores puede entregar hasta 1,5 A de corriente de salida. Las características internas de limitación de corriente y apagado térmico de estos reguladores esencialmente los hacen inmunes a la sobrecarga. Además de usarse como reguladores de voltaje fijo, estos dispositivos se pueden usar con componentes externos para obtener voltajes y corrientes de salida ajustables, y también se pueden usar como elemento de paso de energía en reguladores de precisión.
Variaciones:
- 7805
- Vout: 5 V.
- Iout: 1.5 A.

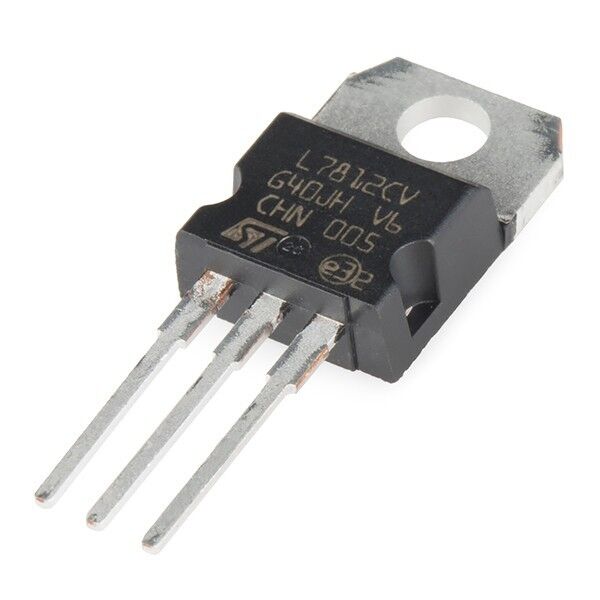

- 7812
- Vout: 12 V.
- Iout: 1.5 A.
- 7905
- Vout: -5 V.
- Iout: 1.5.A.
- 7912
- Vout: -12 V.
- Iout: 1.5 A.
- LM317
- Vout: 1.25 – 37 V.
- Iout: 1.5 A.
Aplicaciones:
- Cargador de baterías.
- Fuente de voltaje.
- Circuitos complejos para entregar niveles de tensión bajos respecto a un voltaje en específico.
